无渗透失水仪是在不加滤纸的滤网上将300cm³的20目～40目砂子，倒入筒状可透视的钻井液杯中，再到入500cm³的钻井液，上紧杯盖，接通气源将压力调至0.69MPa打开放气阀气源进入钻井液杯中，测量开始。压力是由经过调节器的气体提供。透过杯体观察钻井液渗透情况。广泛用于各大油田，地质勘探和实验室的钻井液分析和测定。

型号及规格:

FA型

技术参数：

技术参数：

仪器的操作：

1、要确保钻井液杯各部件，尤其是滤网清洁干燥，也要确保密封圈未变形或损坏。

2、取出仪器支架部分，取下固定旋钮，打开支架，并旋钮（7）固定与支架上旋紧。见（图一）检查支架上的钻井液杯顶盖（9）内是否放入橡胶圈（3）。将仪器放平。

3、检查减压阀组件的气源接头（20）内“O”型密封圈（φ11×1.9）是否完好无损。将气源输气管的连接螺母接在减压阀组件气源接头（20）上旋紧，调压手柄处于自由状态 。

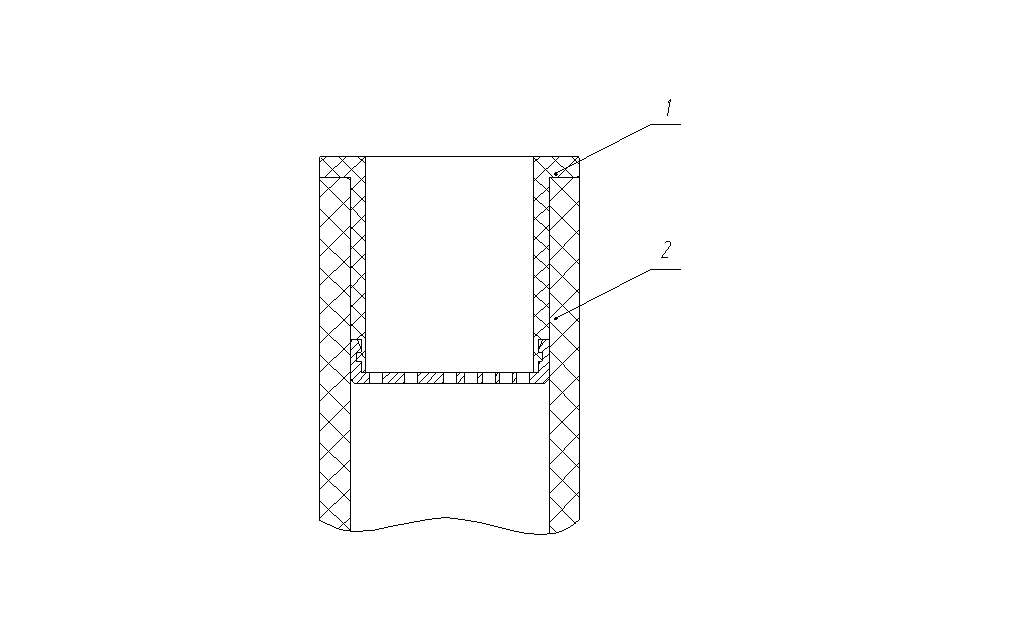

4、钻井液杯按以下顺序组装使用，将底盖（2）内放入橡胶圈（3）、滤网压圈（滤网一体）（4）、橡胶圈（3）。钻井液杯体（7）上有两圆柱销（8）使其对准底盖（2）两开口放入逆时针拧紧。见（图一）

5、将一定量的约（180 cm³）20目～40目的砂子倒人钻井液杯内滤网之上至刻线。使塑料漏斗置于钻井液杯上将250cm³的钻井液注入钻井液杯内砂子之上至刻线。

6、将注入钻井液的钻井液杯放于支架上，顺时针方向旋转手柄，使（图一）所示顶盖（9）和钻井液筒垂直方向压合密封。

7、干燥的量筒放在排出管下面的量筒座上，调整量筒对准钻井液杯滤水口处用来接收滤液。

8、将打气筒接通减压阀，并使压力升至1 MPa。

9、顺时针方向慢慢旋转减压阀调压器手柄，将压力调至0.69MPa

（图二）减压阀操作示意图

9、打开减压阀（图二）所示浮动阀芯，压力表指针波动或有气流声进入钻井液杯或通气管。滤失仪滤失开始。

 10、实验完毕，关闭减压阀浮动阀芯，（此时钻井液杯内余气排出）

11、在确定杯内压力全部被放掉的前提下，顺时针方向旋转手柄（6），提起钻井液杯顶盖从支架上取下钻井液杯，倒掉钻井液，小心地拆开钻井液杯组件。

12、实验完毕。打开（图二）减压阀阀芯（4），放掉打气筒内余气。松开减压阀组件调压手柄，使手柄处于自由状态。

：严禁使用氧气。

拆卸钻井液杯和打气筒之前必须放掉余气。

：仪器使用完毕要将调压手柄松开。
